余壓監控系統可通過控制旁通閥的開閉，將機械加壓送風系統的余壓值有效控制在國標要求的合理范圍內——防煙樓梯間40-50Pa，前室、合用前室、消防電梯間前室、封閉避難層（間）為25-30Pa。這樣既阻止了有害煙氣的進入，也確保了防火門在需要人員疏散時可以正常開閉。

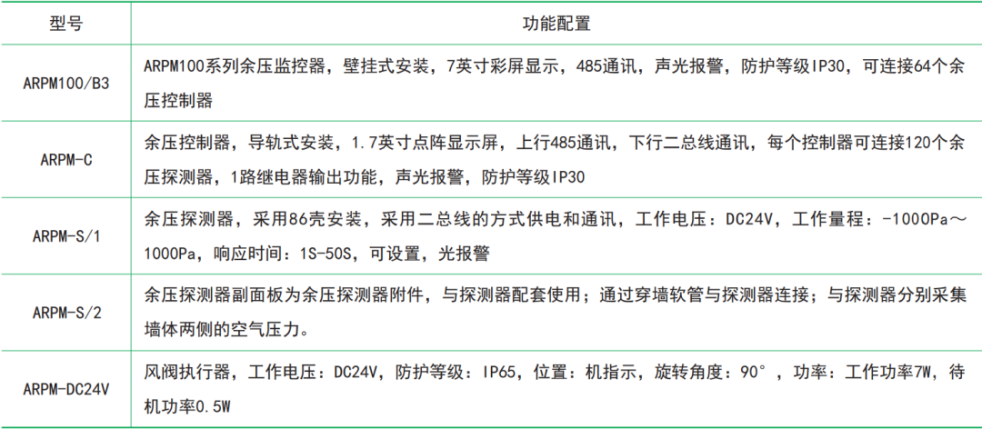

余壓監控系統由余壓監控器（主機）、余壓控制器、余壓探測器、風閥執行器、系統監控專用軟件等部分或全部設備組成。以下為某品牌預壓檢測系統設備的系統結構與應用圖例，供參考。

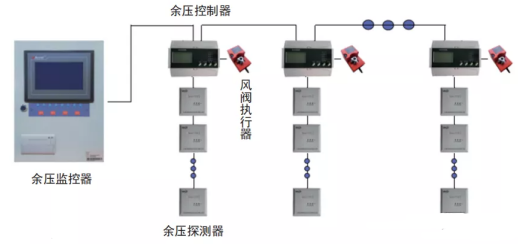

1余壓監控系統結構
設計說明
1）余壓監控器（主機）與余壓控制器之間是485通訊，連接方式為手拉手連接，線型NH-RVSP-2*1.5mm2，通訊距離為500米；
2）主機支持2路RS485通訊回路，每條回路可連接32個余壓控制器；
3）余壓控制器與余壓探測器之間為二總線通訊，通訊距離500m，線型NH-RVSP-2*2.5mm2；
3）一只余壓控制器可帶120個余壓探測器。
